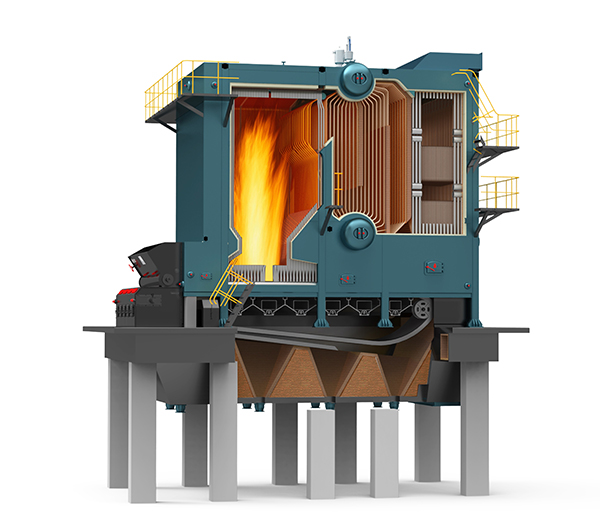

SHL型散裝鍋爐系雙鍋筒橫向布置自然循環水管鍋爐。鍋爐由前后左右水準壁組成的爐膛和由上下鍋筒與對流管束組成的鍋爐本體，尾部設有省煤器、空氣預熱器，燃燒設備為為鱗片式爐排，無級調速控制，散裝出廠，現場組裝砌筑。
SHL型系列散裝熱水鍋爐系雙鍋簡橫向布置自然循環燃煤水管鍋爐橫置上、下鍋筒與水冷壁管形成豎井式爐膛,與對流管束集箱等組成鍋爐本體。尾部設有省煤器,空氣預熱器,燃燒設備為鱗片式爐排,無級調速控制,散裝出廠，現場組裝砌筑,煙氣流程為多回程。
該型鍋爐具有如下優特點:
鍋爐具有超出力能力。
升溫快,熱效率高,占地小;爐排采用鱗片式不漏煤爐排,運行可靠性極大提高適用煤種廣;爐拱爐墻可采用澆筑方式。
密封性能好,著火條件改善,環保節能,燃燒強烈;自動化程度高,運行平穩,安全可靠,使用壽命極高。
該型鍋爐具有出力足,熱效率高,煤種適應性強,安全可靠,消煙除塵好等特點。廣泛應用于人民生活集中供熱的領域。
鍋爐型號
|
☆SHL10-1.25-M SHL10-1.60-M SHL10-2.45-M |
☆SHL15-1.25-M SHL15-1.60-M SHL15-2.50-M |
☆SHL20-1.25-M SHL20-1.60-M SHL20-2.50-M |
☆SHL25-1.25-M SHL25-1.60-M SHL25-2.50-M |
☆SHL30-1.25-M SHL30-1.60-M SHL30-2.50-M |
☆SHL35-1.25-M SHL35-1.60-M SHL35-2.50-M |
||||
| 額定蒸發量/（t/h） Rated evaporation capacity |
10/ | 15/ | 20/ | 25/ | 30 | 35 | ||||
| 工作壓力（MPa） Pressure |
1.25/1.6/2.45/1.0 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0/1.25 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5 | ||||
| 蒸汽溫度（℃） Steam temperature/Rated output water temperature |
194/204/225/115 | 194/204/225/115 | 194/204/225/95/130 | 194/204/225/115 | 194/204/225/115 | 194/204/225 | ||||
| 給水溫度/回水溫度（℃） Feed water/return water temperature |
105 | 105 | 105 | 105 | 105 | 105 | ||||
| 受熱面積（㎡） Heating area |
本體 Proper |
輻射 Radiation |
輻射（Radiation）57.5 | 輻射（Radiation）63.5 | 輻射（Radiation）97.5 | 輻射（Radiation）87.5 | 輻射（Radiation）80.7 | 輻射（Radiation）131.7 | ||
| 對流 Convection |
對流（Convection）152 | 對流（Convection）178.9 | 對流（Convection）243 | 對流（Convection）263 | 對流（Convection）315 | 對流（Convection）388.5 | ||||
| 省煤器（㎡）/空預器Economizer/Air preheater | 94.4/170 | 118/211 | 410/332 | 198/422 | 339/548 | 311.6/640 | ||||
| 爐排面積（㎡） Effective area of great |
12.2 | 18.07 | 23.2 | 27.7 | 31.0 | 35.12 | ||||
| 適用燃料 Available Fuel |
燃料 | 煤、生物質成型顆粒燃料 | ||||||||
| 應用基底位發熱值（KJ/kg）Low heating value | 16240 | |||||||||
| 鍋爐熱效率（%） Thermal efficiency |
81.0 | 81.0 | 81.5 | 81.6 | 82.0 | 82.0 | ||||
| 鍋爐燃料消耗量（kg/h） Fuel consumption |
1860 | 2790 | 3720 | 4650 | 5580 | 6510 | ||||
| 最大運輸尺寸LxWxH(m) Overall dimension of boiler transported |
5.5/1.5/1.6 | 6.2/1.5/1.6 | 6.1/1.29/1.06 | 6.2/1.5/1.8 | 5.3/4.0/4.2 | 7.6/1.3/1.04 | ||||
| 最大運輸重量（t） Weight of biggest part for transportation |
3.2 | 4.2 | 7.3 | 8.5 | 10.7 | 9.4 | ||||
| 安裝后外形尺寸LxWxH(m) Overall dimension of boiler assembled |
11.9x7.0x9.8 | 12.4x7.5x10.5 | 14.3x8.8x12.5 | 12.5x8.5x12.5 | 12.0x9.0x12.5 | 15.35x8.88x12.5 | ||||
